Obliczanie obciążenia stropu to kluczowy element w projektowaniu budynków, który ma ogromne znaczenie dla ich bezpieczeństwa i stabilności. Proces ten wymaga uwzględnienia różnych rodzajów obciążeń oraz kluczowych parametrów konstrukcyjnych. Właściwe obliczenia mogą zapobiec poważnym problemom, takim jak pęknięcia czy nawet zawalenie się konstrukcji.
W artykule przedstawimy metody obliczania obciążenia stropu, omówimy kluczowe parametry, które należy wziąć pod uwagę, oraz wyjaśnimy, jakie obciążenia stałe i zmienne są istotne. Dodatkowo, zwrócimy uwagę na współczynniki bezpieczeństwa oraz najczęstsze błędy, które mogą prowadzić do kosztownych konsekwencji. Dzięki temu będziesz mógł skutecznie przeprowadzić obliczenia i uniknąć niebezpieczeństw związanych z niewłaściwym projektowaniem.
Kluczowe informacje:
- Obciążenia stropu dzielą się na stałe (np. masa własna, izolacje) i zmienne (np. ciężar ludzi, mebli).
- Ważne parametry to grubość stropu, rozpiętość oraz rodzaj zbrojenia.
- Współczynniki bezpieczeństwa dla obciążeń stałych i zmiennych wynoszą odpowiednio 1,35 i 1,5.
- Błędy w obliczeniach mogą prowadzić do poważnych konsekwencji konstrukcyjnych.
- Zaleca się konsultację z uprawnionym konstruktorem przed wprowadzeniem istotnych zmian w konstrukcji.
Metody obliczania obciążenia stropu dla budynków mieszkalnych
Obliczanie obciążenia stropu to kluczowy aspekt w projektowaniu budynków mieszkalnych. Istnieje kilka metod obliczania obciążenia stropu, które można zastosować, w tym zarówno metody ręczne, jak i oprogramowanie komputerowe. Wybór odpowiedniej metody zależy od złożoności projektu oraz dostępnych narzędzi. Ręczne obliczenia są często stosowane w prostszych przypadkach, podczas gdy bardziej skomplikowane konstrukcje wymagają użycia specjalistycznego oprogramowania.
Ręczne obliczenia obciążenia stropu polegają na zastosowaniu podstawowych wzorów i danych dotyczących materiałów budowlanych. Umożliwiają one inżynierom określenie maksymalnych obciążeń, które mogą działać na strop, w oparciu o znane parametry, takie jak grubość stropu, rozpiętość oraz rodzaj zbrojenia. Z kolei oprogramowanie do obliczeń, takie jak AutoCAD, SAP2000 czy ETABS, oferuje bardziej zaawansowane funkcje, takie jak symulacje obciążeń i analizę strukturalną, co pozwala na dokładniejsze wyniki.
Oprogramowanie do obliczania obciążenia stropu

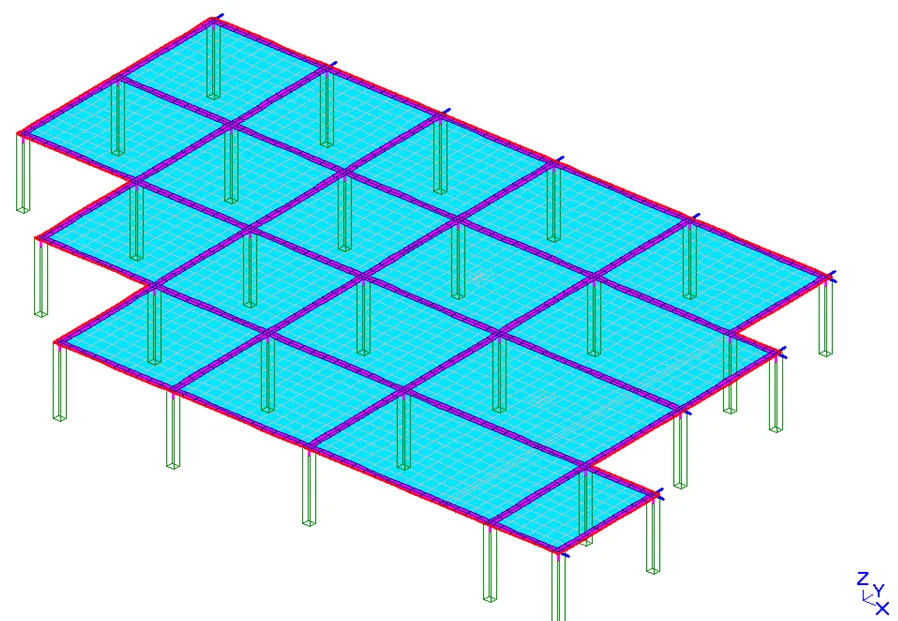

Wykorzystanie oprogramowania do obliczania obciążenia stropu staje się coraz bardziej popularne w branży budowlanej. Dzięki nowoczesnym narzędziom inżynierowie mogą szybko i efektywnie przeprowadzać skomplikowane analizy. Oprogramowanie takie jak Tekla Structural Designer czy Robot Structural Analysis umożliwia nie tylko obliczenia, ale także wizualizację wyników w formie modeli 3D, co ułatwia zrozumienie struktury budynku.
| Nazwa oprogramowania | Funkcje | Cena (roczna subskrypcja) |
| AutoCAD | Rysowanie i modelowanie 2D/3D | 3000 PLN |
| SAP2000 | Analiza strukturalna i symulacje | 4500 PLN |
| Tekla Structural Designer | Projektowanie konstrukcji i analiza | 5000 PLN |
Kluczowe parametry do uwzględnienia w obliczeniach stropu
Podczas obliczania obciążenia stropu, niezwykle istotne są parametry konstrukcyjne, które mają bezpośredni wpływ na nośność i stabilność całej konstrukcji. Pierwszym z tych parametrów jest grubość stropu. Zwykle grubość stropów żelbetowych wynosi od 10 cm do 25 cm, a jej dobór zależy od przewidywanych obciążeń. W przypadku większych obciążeń, zwiększenie grubości stropu jest konieczne, aby zapewnić odpowiednią nośność i bezpieczeństwo budynku.
Kolejnym kluczowym parametrem jest rozpiętość, czyli odległość między podporami. Im większa rozpiętość, tym większe siły działają na strop, co może prowadzić do konieczności zastosowania dodatkowego zbrojenia lub zwiększenia grubości stropu. Na przykład, w przypadku stropów o dużych rozpiętościach, takich jak te stosowane w halach produkcyjnych, konieczne może być zastosowanie specjalnych systemów wsparcia, aby zapewnić bezpieczeństwo użytkowania.
Ostatnim, ale nie mniej ważnym parametrem jest zbrojenie. Zbrojenie stropu jest kluczowe dla jego wytrzymałości na rozciąganie i zginanie. W zależności od rodzaju stropu oraz przewidywanych obciążeń, stosuje się różne rodzaje zbrojenia, takie jak pręty stalowe lub siatki zbrojeniowe. Odpowiedni dobór zbrojenia ma na celu zwiększenie nośności stropu oraz minimalizację ryzyka wystąpienia pęknięć i innych uszkodzeń w trakcie eksploatacji.
Czytaj więcej: Jakie legary na strop drewniany wybrać, aby uniknąć błędów i oszczędzić czas
Jakie obciążenia stałe i zmienne należy uwzględnić?
W obliczeniach stropu kluczowe jest zrozumienie różnicy między obciążeniami stałymi a zmiennymi. Obciążenia stałe to te, które są zawsze obecne i nie zmieniają się w czasie. Przykłady obejmują masę własną stropu, izolacje, wykończenia (takie jak podłogi i tynki) oraz instalacje podwieszane. Na przykład, ciężar płyty żelbetowej wynosi około 3,75 kN/m², co jest istotnym czynnikiem do uwzględnienia w obliczeniach nośności.
Obciążenia zmienne są związane z użytkowaniem pomieszczeń i mogą się różnić w zależności od warunków. Do tej kategorii zaliczamy ciężar ludzi, mebli oraz sprzętu. W typowych pomieszczeniach mieszkalnych przyjmuje się obciążenie użytkowe na poziomie około 1,5 kN/m², co odpowiada około 150 kg/m². Ustalając te obciążenia, należy mieć na uwadze, że mogą one się zmieniać w czasie, co wpływa na całkowite obciążenie stropu.
- Obciążenia stałe: masa stropu, izolacje, wykończenia, instalacje podwieszane.
- Obciążenia zmienne: ciężar ludzi, mebli, sprzętu.
Współczynniki bezpieczeństwa w obliczeniach stropów i ich znaczenie
W obliczeniach stropów współczynniki bezpieczeństwa odgrywają kluczową rolę, zapewniając dodatkowy margines ochrony dla konstrukcji. Ich zastosowanie jest niezbędne, aby uwzględnić niepewności związane z obciążeniami oraz zmiennością materiałów budowlanych. Dla obciążeń stałych przyjmuje się współczynnik 1,35, natomiast dla obciążeń zmiennych wynosi on 1,5. Dzięki tym wartościom inżynierowie mogą uzyskać bezpieczniejsze i bardziej wiarygodne wyniki obliczeń, co jest kluczowe dla stabilności i bezpieczeństwa budynków.
W praktyce, aby zastosować współczynniki bezpieczeństwa, należy je pomnożyć przez wartości obciążeń, które zostały obliczone na podstawie parametrów konstrukcyjnych. Na przykład, jeśli obliczone obciążenie stałe wynosi 5 kN/m², po zastosowaniu współczynnika bezpieczeństwa 1,35, maksymalne obciążenie wyniesie 6,75 kN/m². Taki sposób obliczeń pozwala na uwzględnienie dodatkowych sił działających na strop, co jest niezwykle istotne w kontekście projektowania budynków, w których bezpieczeństwo użytkowników jest priorytetem.
Najczęstsze błędy w obliczeniach obciążenia stropu i jak ich unikać
W obliczeniach obciążenia stropu często popełniane są błędy związane z parametrami konstrukcyjnymi. Niezrozumienie lub nieuwzględnienie odpowiednich wartości, takich jak grubość stropu, rozpiętość czy rodzaj zbrojenia, może prowadzić do poważnych konsekwencji. Na przykład, zbyt mała grubość stropu w stosunku do przewidywanych obciążeń może skutkować jego pękaniem lub nawet zawaleniem. Ważne jest, aby dokładnie zweryfikować wszystkie wprowadzone dane i upewnić się, że są one zgodne z obowiązującymi normami budowlanymi.
Innym częstym błędem jest niewłaściwe stosowanie współczynników bezpieczeństwa. Nieprawidłowe ich uwzględnienie może prowadzić do zaniżenia lub zawyżenia maksymalnych dopuszczalnych obciążeń stropu. Na przykład, jeśli inżynierowie nie zastosują odpowiedniego współczynnika dla obciążeń zmiennych, mogą nie przewidzieć dodatkowych sił działających na konstrukcję. Dlatego kluczowe jest, aby przed finalizacją obliczeń dokładnie sprawdzić wszystkie zastosowane współczynniki i upewnić się, że są one zgodne z aktualnymi normami.
Nowoczesne technologie w obliczeniach obciążenia stropu
W miarę jak technologia się rozwija, nowoczesne narzędzia i oprogramowanie stają się nieocenionym wsparciem w procesie obliczania obciążenia stropu. Wykorzystanie symulacji komputerowych oraz analizy 3D pozwala inżynierom na dokładniejsze modelowanie zachowania konstrukcji pod wpływem różnych obciążeń. Takie podejście nie tylko zwiększa precyzję obliczeń, ale również umożliwia identyfikację potencjalnych problemów zanim staną się one realnym zagrożeniem. Na przykład, programy takie jak Revit czy Tekla pozwalają na wizualizację i analizę wpływu obciążeń na strop w dynamiczny sposób, co może być niezwykle pomocne w projektach budowlanych.
Dodatkowo, zastosowanie sztucznej inteligencji w analizie danych może przynieść korzyści w zakresie optymalizacji projektów. Algorytmy AI mogą analizować ogromne zbiory danych dotyczących materiałów, warunków budowlanych i obciążeń, co pozwala na wyciąganie wniosków i rekomendacji dotyczących najlepszych praktyk projektowych. W przyszłości, integracja takich technologii w procesie projektowania budynków może prowadzić do bardziej efektywnych i bezpiecznych rozwiązań, które zminimalizują ryzyko błędów w obliczeniach obciążenia stropu.
