Średnica rury w okapie kuchennym to kluczowy element wpływający na skuteczność wentylacji. Dobór odpowiedniego rozmiaru zależy głównie od wydajności okapu mierzonej w jednostkach CFM (Cubic Feet per Minute). System wentylacyjny z prawidłowo dobraną średnicą rury zapewnia optymalny przepływ powietrza i efektywne usuwanie oparów kuchennych.
Najważniejsze informacje:- Średnica rury musi być dostosowana do wydajności okapu
- Mniejsze okapy (do 400 CFM) wymagają rur o średnicy minimum 4 cali
- Większe okapy (powyżej 1200 CFM) potrzebują rur 10-calowych
- Krótsze i proste instalacje są bardziej wydajne
- Kierunek rury powinien być poprowadzony do góry
- Wentylacja na zewnątrz jest skuteczniejsza niż recyrkulacja
Od czego zależy dobór średnicy rury do okapu?
Wybór odpowiedniej średnicy rury do okapu zależy przede wszystkim od jego wydajności wyrażonej w CFM (cubic feet per minute) lub m³/h. Im wyższa moc urządzenia, tym większy przekrój rury będzie potrzebny do efektywnego odprowadzania oparów.
Na jaką rurę wybrać do okapu wpływa również długość instalacji wentylacyjnej oraz liczba zagięć w systemie. Krótsze instalacje mogą wykorzystywać mniejsze średnice, podczas gdy dłuższe wymagają większych przekrojów dla zachowania skuteczności.
Tabela doboru średnicy rury według wydajności okapu
Poniższa tabela przedstawia zalecane wymiary rur wentylacyjnych do okapu w zależności od jego wydajności:
| Wydajność (CFM) | Wydajność (m³/h) | Średnica (cm) | Średnica (cale) | Zastosowanie |
|---|---|---|---|---|
| do 400 | do 680 | 10 | 4 | Małe okapy domowe |
| 401-600 | 681-1020 | 15 | 6 | Średnie okapy kuchenne |
| 601-900 | 1021-1530 | 18 | 7 | Duże okapy domowe |
| 901-1200 | 1531-2040 | 20 | 8 | Okapy profesjonalne |
Jak zmierzyć wydajność swojego okapu?
Wydajność okapu można sprawdzić na tabliczce znamionowej urządzenia lub w dokumentacji technicznej. Wartość ta jest zazwyczaj podawana w m³/h lub CFM.
W przypadku braku dostępu do dokumentacji, można skontaktować się z producentem, podając model urządzenia. Warto również sprawdzić specyfikację techniczną na stronie internetowej producenta.
- Krok 1: Zlokalizuj tabliczkę znamionową na okapie
- Krok 2: Znajdź wartość wydajności w m³/h lub CFM
- Krok 3: Przelicz jednostki jeśli to konieczne (1 CFM = 1,7 m³/h)
Czytaj więcej: Jak wybrać najlepszy okap kuchenny: wszystko co musisz wiedzieć w 2024
Standardowe rozmiary rur wentylacyjnych na rynku

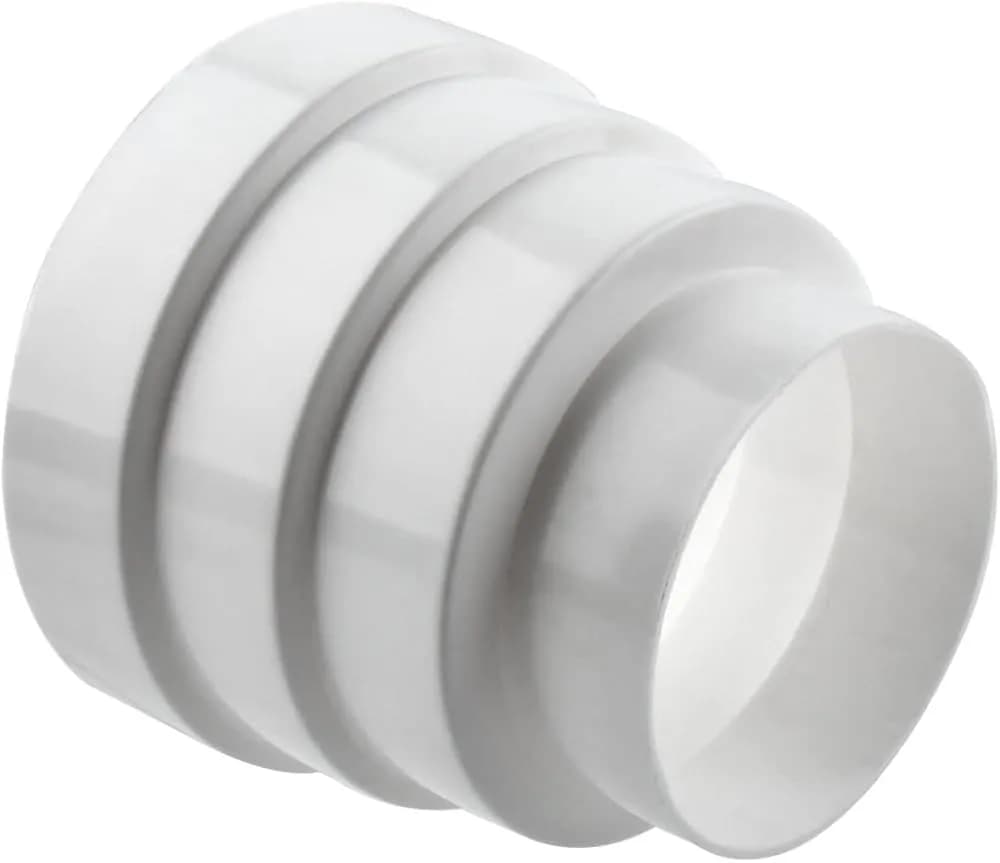

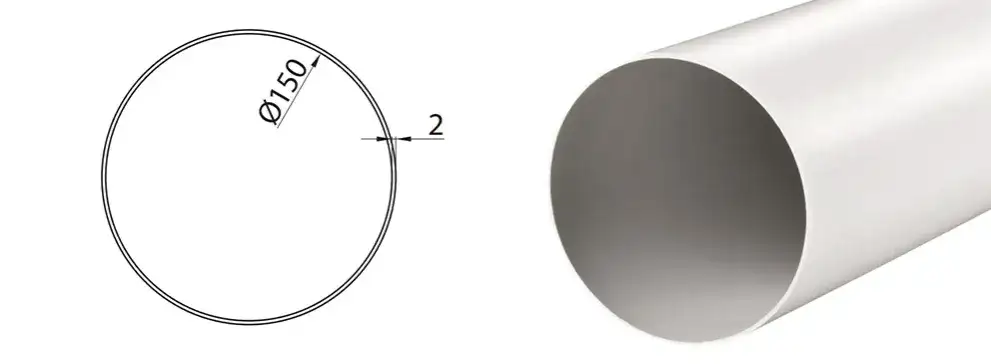

Na rynku dostępne są różne rozmiary rury od okapu, które dopasowano do standardowych wymogów wentylacji. Najpopularniejsze średnice to 100mm, 120mm, 150mm oraz 200mm. Producenci oferują również system złączek i redukcji, umożliwiających połączenie rur o różnych średnicach.
| Średnica (mm) | Zastosowanie |
|---|---|
| 100 | Podstawowe okapy domowe |
| 120 | Średniej mocy okapy kuchenne |
| 150 | Wydajne okapy domowe |
| 200 | Okapy przemysłowe |
Wpływ długości instalacji na średnicę rury
Jaki przekrój rury do okapu kuchennego będzie odpowiedni, zależy w dużej mierze od długości instalacji. Każdy metr przewodu i każde kolanko zwiększają opory przepływu powietrza.
Przy instalacjach dłuższych niż 5 metrów zaleca się zwiększenie średnicy rury o jeden rozmiar. Pozwoli to zrekompensować straty ciśnienia na długości instalacji.
W przypadku instalacji z wieloma zakrętami (powyżej 3 kolan 90°), również warto rozważyć większą średnicę. Każde kolanko 90° odpowiada około 1,5m prostego odcinka rury.
Zasady prowadzenia rur wentylacyjnych
Właściwe prowadzenie rury wentylacyjnej do okapu ma kluczowe znaczenie dla efektywności systemu. Trasa powinna być jak najprostsza, z minimalną liczbą zagięć.
Rury powinny być prowadzone do góry lub pod niewielkim kątem, co ułatwia naturalny przepływ ciepłego powietrza. Unikajmy prowadzenia rur w dół.
Skutki niewłaściwego doboru średnicy rury
Zbyt mała średnica rury do okapu znacząco ogranicza jego wydajność. Okap pracuje głośniej i nie radzi sobie z odprowadzaniem oparów.
Przewymiarowana instalacja również nie jest korzystna. Zbyt duża średnica powoduje spadek prędkości przepływu powietrza, co może prowadzić do osadzania się tłuszczu w rurach.
Niewłaściwy dobór średnicy wpływa też na żywotność silnika. Przy zbyt małej średnicy silnik pracuje pod większym obciążeniem, co skraca jego żywotność.
Przykłady doboru średnicy dla popularnych okapów
Poniżej przedstawiamy przykłady prawidłowego doboru średnicy przewodu wentylacyjnego okapu dla różnych modeli:
- Okap kominowy 350 CFM - rura 100mm (4 cale)
- Okap wyspowy 500 CFM - rura 150mm (6 cali)
- Okap przyścienny 750 CFM - rura 180mm (7 cali)
- Okap profesjonalny 1000 CFM - rura 200mm (8 cali)
Co warto wiedzieć o doborze średnicy rury do okapu?
Prawidłowy dobór średnicy rury do okapu zależy przede wszystkim od jego wydajności - dla standardowych okapów domowych (do 400 CFM) wystarczy rura 100mm, podczas gdy profesjonalne okapy kuchenne (powyżej 900 CFM) wymagają rur o średnicy 200mm. Kluczowe jest również uwzględnienie długości instalacji - przy trasach dłuższych niż 5 metrów należy zwiększyć średnicę o jeden rozmiar.
Projektując instalację wentylacyjną, warto pamiętać o zasadzie "im prościej, tym lepiej". Każde kolanko 90° odpowiada około 1,5m prostego odcinka rury i zwiększa opory przepływu powietrza. Dlatego wymiary rur wentylacyjnych do okapu powinny być dobierane z uwzględnieniem liczby zagięć w systemie.
Zarówno za mała, jak i za duża średnica przewodu wentylacyjnego okapu może prowadzić do problemów. Zbyt wąska rura ogranicza wydajność i przeciąża silnik, podczas gdy przewymiarowana instalacja skutkuje spadkiem prędkości przepływu powietrza i możliwym osadzaniem się tłuszczu. Dlatego tak ważne jest precyzyjne dobranie rozmiaru do konkretnego modelu okapu i warunków instalacji.
