Montaż paneli fotowoltaicznych na dachówce to precyzyjny proces techniczny wymagający odpowiedniego przygotowania i wiedzy. Prawidłowa instalacja wpływa bezpośrednio na wydajność całego systemu i bezpieczeństwo konstrukcji dachu. Proces ten obejmuje kilka kluczowych etapów, od wyboru odpowiedniego miejsca po końcowe podłączenie elektryczne. Szczególną uwagę należy zwrócić na zachowanie właściwego kąta nachylenia paneli oraz odpowiednią wentylację instalacji.
Najważniejsze informacje:- Optymalny kąt nachylenia paneli to 30-40 stopni dla instalacji południowych
- Montaż wymaga specjalnych uchwytów i profili aluminiowych
- Konieczne jest zachowanie minimum 5 cm odstępu od dachu dla wentylacji
- Najlepsze efekty daje instalacja na południowej stronie dachu
- Proces wymaga demontażu części dachówek
- Zalecany jest montaż przez wykwalifikowanych specjalistów
Niezbędne narzędzia i materiały do montażu paneli na dachówce
Montaż paneli fotowoltaicznych na dachówce wymaga starannego przygotowania odpowiedniego sprzętu. Profesjonalne narzędzia zapewniają bezpieczną i efektywną instalację paneli słonecznych na dachu z dachówki. Precyzyjnie dobrane materiały montażowe gwarantują trwałość całej konstrukcji.
- Wiertarka udarowa z wiertłami do betonu - do wykonania otworów montażowych w krokwiach
- Klucz dynamometryczny - zapewnia odpowiedni moment dokręcenia (8,5 Nm)
- Uchwyty dachowe (haki) - specjalne mocowania dopasowane do typu dachówki
- Profile aluminiowe - tworzą podstawową konstrukcję nośną
- Klemy montażowe końcowe i środkowe - do mocowania paneli do profili
- Śruby ze stali nierdzewnej - łączą elementy konstrukcji
- Miernik kąta - do sprawdzenia nachylenia połaci
- Taśma miernicza - do precyzyjnego wyznaczania odstępów
- Poziomnica - zapewnia równe ułożenie profili
- Zestaw kluczy płaskich i imbusowych - do montażu elementów konstrukcji
Używanie certyfikowanych narzędzi to podstawa bezpiecznego montażu. Sprawny sprzęt znacząco redukuje ryzyko wypadków podczas pracy na wysokości.
Wybór odpowiedniego miejsca montażu paneli
Właściwa lokalizacja paneli ma kluczowe znaczenie dla wydajności systemu. Montaż fotowoltaiki na dachówce ceramicznej wymaga uwzględnienia ekspozycji dachu względem stron świata. Optymalna orientacja to kierunek południowy, który zapewnia najwyższą produkcję energii. Nachylenie dachu również wpływa na efektywność instalacji.
| Kierunek | Optymalny kąt nachylenia |
| Południe | 30-40 stopni |
| Południowy wschód/zachód | 25-35 stopni |
| Wschód/zachód | 15-25 stopni |
Unikaj montażu w zacienionych miejscach. Nawet częściowe zacienienie znacząco obniża wydajność. Kominy, anteny i pobliskie drzewa mogą tworzyć niepożądane cienie.
- Sprawdź wytrzymałość konstrukcji dachu przed montażem
- Zachowaj minimum 1m odstępu od krawędzi dachu
- Uwzględnij przyszły wzrost drzew przy planowaniu lokalizacji
Czytaj więcej: Ile kosztuje wykończenie mieszkania? Poradnik 2023 - koszt, ceny i pomysły
Przygotowanie dachu przed instalacją
Instalacja paneli fotowoltaicznych na dachu z dachówki rozpoczyna się od dokładnej inspekcji powierzchni. Sprawdź stan wszystkich dachówek w miejscu planowanego montażu. Usuń luźne lub uszkodzone elementy. Oceń wytrzymałość krokwi i łat, które będą podstawą konstrukcji nośnej. Wyznacz i zaznacz miejsca montażu uchwytów.
Zabezpiecz miejsce pracy siatkami ochronnymi. Rozstaw rusztowanie zgodnie z przepisami BHP. Przygotuj platformę roboczą do składowania narzędzi.
Konstrukcja nośna wymaga precyzyjnego rozplanowania. Odmierz dokładne odstępy między punktami mocowania. Sprawdź pionowość i poziomowość powierzchni montażowej. Zaznacz miejsca wiercenia otworów pod uchwyty.
Zasady bezpiecznego demontażu dachówek
Jak zamontować instalację fotowoltaiczną na dachówce bezpiecznie? Rozpocznij od górnego rzędu dachówek. Delikatnie podnieś każdą dachówkę, uwalniając ją z zaczepów. Usuń tylko niezbędną ilość dachówek nad krokwiami. Zachowaj ostrożność przy dachówkach brzegowych. Pamiętaj o zabezpieczeniu odsłoniętej powierzchni przed opadami. Kontroluj stabilność sąsiadujących elementów.
Zdemontowane dachówki układaj na stabilnej powierzchni. Zabezpiecz je przed przypadkowym strąceniem. Oznacz ich oryginalną lokalizację dla ułatwienia ponownego montażu.

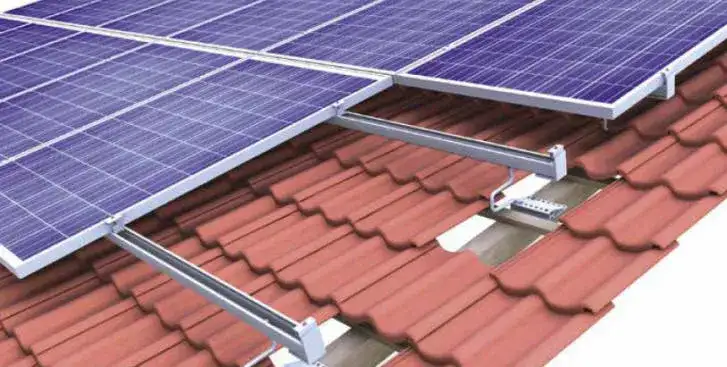

Montaż uchwytów i profili montażowych
Mocowanie paneli fotowoltaicznych do dachówki wymaga precyzyjnego montażu uchwytów. Rozpocznij od wyznaczenia linii montażowych na krokwiach. Wywierć otwory pod kotwy w oznaczonych miejscach. Zamontuj uchwyty dachowe, używając odpowiednich wkrętów do drewna. Sprawdź stabilność każdego uchwytu przed kontynuacją. Wypoziomuj wszystkie punkty mocowania. Nałóż masę uszczelniającą na otwory montażowe.
- Wyznaczenie linii montażowych na krokwiach
- Wiercenie otworów pod kotwy
- Montaż uchwytów dachowych
- Kontrola stabilności mocowań
- Poziomowanie punktów montażowych
- Uszczelnienie otworów
- Montaż profili aluminiowych
- Kontrola końcowa konstrukcji
Zachowaj minimum 5 cm odstępu między dachówką a profilem. Zapewni to właściwą wentylację. Sprawdź równoległość zamontowanych profili.
Prawidłowe rozmieszczenie uchwytów montażowych
Rozstaw uchwytów zależy od obciążenia wiatrem i śniegiem. Standardowo montuj uchwyty co 80-120 cm. Uwzględnij dodatkowe punkty mocowania przy krawędziach instalacji. Oblicz punkty podparcia zgodnie z wytycznymi producenta. Zastosuj większą gęstość mocowań w strefach brzegowych dachu.
Mocowanie do krokwi wymaga precyzji. Zawsze wiercić otwory prostopadle do powierzchni. Głębokość kotwienia powinna wynosić minimum 12 cm. Używaj wkrętów ze stali nierdzewnej A2.
Instalacja paneli fotowoltaicznych krok po kroku
Jak montować panele fotowoltaiczne na dachówce w sposób profesjonalny? Rozpocznij od sprawdzenia kompletności wszystkich elementów. Przygotuj panele do transportu na dach, używając specjalnych uchwytów. Rozmieść moduły zgodnie z projektem technicznym. Pierwszy panel ustaw precyzyjnie - będzie bazą dla pozostałych. Zamocuj klemy końcowe na skrajach instalacji. Kolejne panele łącz klemami środkowymi. Kontroluj odstępy dylatacyjne między modułami. Sprawdzaj wypoziomowanie każdego zamontowanego elementu.
Dokręcaj klemy montażowe z siłą 8,5 Nm. Użyj klucza dynamometrycznego dla pewności połączeń. Przestrzegaj momentów dokręcania zalecanych przez producenta.
System montażu fotowoltaiki na dachówce wymaga właściwego połączenia paneli. Łącz moduły szeregowo zgodnie z projektem. Zabezpiecz złącza MC4 przed wilgocią. Oznacz właściwie wszystkie połączenia elektryczne.
Podłączenie instalacji elektrycznej
Okablowanie to kluczowy element instalacji paneli słonecznych na dachu z dachówki. Poprowadź przewody DC w korytkach kablowych. Zabezpiecz kable przed promieniowaniem UV. Unikaj ostrych zagięć przewodów. Zastosuj właściwe przekroje kabli zgodnie z projektem. Oznacz wszystkie przewody dla łatwiejszej identyfikacji. Wykonaj połączenia w puszce przyłączeniowej.
| Element | Parametr | Wartość |
| Przewody DC | Przekrój | 4-6mm² |
| Złącza MC4 | Stopień ochrony | IP67 |
| Zabezpieczenia DC | Napięcie | 1000V |
Zamontuj rozłącznik DC przed falownikiem. Zainstaluj ograniczniki przepięć. Wykonaj uziemienie konstrukcji wsporczej. Sprawdź ciągłość połączeń ochronnych. Przetestuj działanie zabezpieczeń.
Najczęstsze błędy przy podłączaniu instalacji
Niewłaściwe łączenie stringów to podstawowy problem. Pomylenie biegunowości może uszkodzić falownik. Zbyt luźne połączenia złączy MC4 powodują łuk elektryczny. Brak zabezpieczenia przewodów przed UV skraca ich żywotność. Nieodpowiednie przekroje kabli zwiększają straty mocy. Nieprawidłowe uziemienie zagraża bezpieczeństwu. Brak oznaczeń przewodów utrudnia serwisowanie.
Rozwiązanie problemów wymaga systematycznego podejścia. Sprawdź polaryzację multimetrem. Kontroluj jakość połączeń specjalnym kluczem. Dokumentuj wszystkie połączenia.
Kiedy zlecić montaż profesjonalistom
Montaż paneli fotowoltaicznych na dachówce przez profesjonalistów jest konieczny w przypadku dużych instalacji. Skomplikowana geometria dachu wymaga doświadczenia ekspertów. Brak odpowiedniego sprzętu zwiększa ryzyko wypadków. Montaż na dużej wysokości powinien wykonywać certyfikowany zespół. Instalacje wymagające ingerencji w konstrukcję dachu potrzebują fachowej wiedzy. Konieczność uzyskania specjalnych pozwoleń sugeruje wybór profesjonalistów.
Samodzielny montaż niesie ryzyko uszkodzenia dachu. Nieprawidłowe wykonanie może skutkować przeciekami. Błędy w instalacji elektrycznej grożą pożarem. Brak doświadczenia wydłuża czas montażu.
Koszt profesjonalnego montażu zwraca się w jakości wykonania. Instalatorzy zapewniają gwarancję na wykonane prace. Ubezpieczenie od odpowiedzialności cywilnej chroni inwestycję.
Profesjonalny montaż fotowoltaiki - klucz do bezpiecznej i wydajnej instalacji
Montaż paneli fotowoltaicznych na dachówce to złożony proces techniczny, wymagający odpowiedniego przygotowania, narzędzi i wiedzy. Właściwe wykonanie każdego etapu, od wyboru lokalizacji po podłączenie elektryczne, ma kluczowe znaczenie dla efektywności i bezpieczeństwa całej instalacji.
Najważniejszym elementem udanego montażu jest precyzyjne zaplanowanie wszystkich prac. Rozpoczynając od inspekcji dachu, przez dobór odpowiednich uchwytów i profili, aż po końcowe podłączenie elektryczne - każdy etap wymaga szczególnej uwagi. System montażu fotowoltaiki na dachówce musi uwzględniać specyfikę pokrycia dachowego, warunki atmosferyczne i obowiązujące normy bezpieczeństwa.
W przypadku wątpliwości lub braku odpowiedniego doświadczenia, warto rozważyć współpracę z certyfikowanymi instalatorami. Profesjonalna instalacja nie tylko gwarantuje bezpieczeństwo i wydajność systemu, ale również zapewnia ochronę gwarancyjną i zgodność z wymogami prawnymi. Inwestycja w fachowy montaż to inwestycja w długotrwałe i bezpieczne funkcjonowanie instalacji fotowoltaicznej.
