Więźba dachowa to podstawowy element konstrukcyjny dachu, który decyduje o jego stabilności i wytrzymałości. Przenosi obciążenia z pokrycia dachowego na ściany nośne budynku. Jest to kluczowa część domu, która musi być odpowiednio dobrana i wykonana. Różne typy więźb dachowych pozwalają na dostosowanie konstrukcji do konkretnych potrzeb budynku.
Najważniejsze informacje:- Więźba dachowa musi być wykonana z odpowiednio wysuszonego drewna (wilgotność poniżej 15%)
- Wybór rodzaju więźby zależy od rozpiętości dachu i kąta nachylenia
- Najpopularniejszym materiałem jest drewno sosnowe ze względu na dostępność i wytrzymałość
- Koszt wykonania to średnio 70,53 zł za m²
- Montaż musi być przeprowadzony w ściśle określonej kolejności dla zapewnienia stabilności
- Istnieje 5 podstawowych rodzajów więźby: krokwiowa, krokwiowo-belkowa, jętkowa, krokwiowo-jętkowa i płatwiowo-kleszczowa
Wymagania techniczne więźby dachowej pod dachówkę
Więźba dachowa pod dachówkę musi spełniać surowe normy techniczne. Podstawowym wymogiem jest zdolność do przenoszenia obciążeń stałych, wynoszących od 40 do 60 kg/m². Konstrukcja musi być również odporna na zmienne warunki atmosferyczne i obciążenia dynamiczne.
Projektując konstrukcję dachu pod dachówkę, należy uwzględnić obciążenie śniegiem, które w Polsce wynosi od 0,7 do 1,6 kN/m². Wiatr może generować dodatkowe obciążenie rzędu 0,3-0,9 kN/m². Ciężar samej dachówki to około 40-65 kg/m².
- Wilgotność drewna: maksymalnie 15%
- Klasa wytrzymałości drewna: minimum C24
- Rozstaw krokwi: 80-90 cm
- Przekrój krokwi: minimum 8x16 cm
- Głębokość osadzenia murłaty: minimum 15 cm
Rodzaje konstrukcji więźby pod pokrycie dachówką
Więźba dachowa rodzaje różnią się w zależności od rozpiętości i kąta nachylenia dachu. Wybór odpowiedniego typu konstrukcji ma kluczowe znaczenie dla stabilności całego dachu.
| Typ więźby | Rozpiętość | Kąt nachylenia | Zalety |
| Krokwiowa | do 6m | 40-60° | Prosta konstrukcja |
| Jętkowa | 6-8m | 35-45° | Zwiększona stabilność |
| Płatwiowo-kleszczowa | 8-12m | 30-50° | Duża nośność |
| Krokwiowo-jętkowa | 7-10m | 35-55° | Uniwersalność |
Które rozwiązanie konstrukcyjne wybrać?
Wybór więźby dachowej pod dachówkę zależy przede wszystkim od powierzchni dachu. Przy małych powierzchniach do 100m² sprawdzi się konstrukcja krokwiowa.
Dla dachów o średniej wielkości (100-150m²) rekomendowana jest konstrukcja jętkowa. Przy większych powierzchniach niezbędne będzie zastosowanie więźby płatwiowo-kleszczowej.
Kluczowym czynnikiem jest również przewidywany ciężar pokrycia dachowego. Ciężkie dachówki ceramiczne wymagają mocniejszej konstrukcji niż lżejsze pokrycia.
Czytaj więcej: Ile kosztuje wykończenie mieszkania? Poradnik 2023 - koszt, ceny i pomysły
Kąt nachylenia dachu a rodzaj dachówki
Minimalne nachylenie dachu dla dachówek ceramicznych wynosi 22°. Dla dachów o mniejszym kącie konieczne jest zastosowanie dodatkowego zabezpieczenia przeciwwilgociowego. Optymalne nachylenie dla większości dachówek mieści się w przedziale 30-45°.
Przy projektowaniu więźby pod dachówkę należy uwzględnić rodzaj pokrycia. Dachówki karpiówki wymagają większego kąta nachylenia niż dachówki zakładkowe. Cięższe dachówki ceramiczne potrzebują mocniejszej konstrukcji niż betonowe.
- Dachówka karpiówka: 35-60°
- Dachówka zakładkowa: 22-55°
- Dachówka płaska: 25-45°
- Dachówka mnich-mniszka: 40-60°
Rozstaw krokwi i wymiary elementów konstrukcyjnych
Standardowy rozstaw krokwi dla więźby pod dachówkę wynosi 80-90 cm. W przypadku cięższych pokryć należy zmniejszyć rozstaw do 70-75 cm.
Wymiary przekrojów elementów konstrukcyjnych muszą być dostosowane do rozpiętości dachu. Większe rozpiętości wymagają mocniejszych elementów nośnych.
| Rozpiętość | Przekrój krokwi | Przekrój jętek | Przekrój płatwi |
| do 6m | 8x16 cm | 8x16 cm | 14x14 cm |
| 6-8m | 8x18 cm | 8x18 cm | 16x16 cm |
| 8-12m | 10x20 cm | 10x20 cm | 18x18 cm |
Materiał na więźbę pod dachówkę
Drewno na więźbę dachową musi spełniać określone parametry techniczne. Najczęściej stosowane jest drewno sosnowe klasy C24, które charakteryzuje się dobrą wytrzymałością i łatwością obróbki. Do konstrukcji można również wykorzystać świerk lub modrzew.
Wybierając materiał na więźbę dachową, należy zwrócić uwagę na jego wilgotność. Drewno powinno być sezonowane i wysuszone do poziomu poniżej 15%. Zbyt wilgotny materiał może prowadzić do odkształceń konstrukcji.
Klasa wytrzymałości drewna ma kluczowe znaczenie dla bezpieczeństwa konstrukcji. Dla więźby pod dachówkę minimalna wymagana klasa to C24, choć przy większych rozpiętościach zaleca się stosowanie klasy C30.
Impregnacja drewna konstrukcyjnego jest obowiązkowa. Należy stosować środki zabezpieczające przed grzybami, pleśnią i owadami.
Wzmocnienia konstrukcyjne więźby dachowej
Podstawowym elementem wzmacniającym są jętki, montowane w 1/3 wysokości krokwi. Miękkość połączenia zapewniają kleszcze, które usztywniają konstrukcję w płaszczyźnie poprzecznej. Wiatrownice chronią przed siłami poziomymi.
W przypadku dużych rozpiętości stosuje się dodatkowe słupy i zastrzały. Płatwie pośrednie zwiększają sztywność konstrukcji i zmniejszają rozpiętość krokwi. Miecze ukośne zabezpieczają konstrukcję przed odkształceniami.
Połączenia elementów realizuje się za pomocą złączy ciesielskich i elementów stalowych. Gwoździe i wkręty muszą być odpowiednio zabezpieczone antykorozyjnie.
Wentylacja konstrukcji dachowej
Prawidłowa wentylacja więźby dachowej jest kluczowa dla jej trwałości. Szczelina wentylacyjna powinna mieć minimum 3 cm wysokości.
Wloty powietrza umieszcza się przy okapie, a wyloty przy kalenicy. System wentylacji musi być drożny na całej długości połaci.

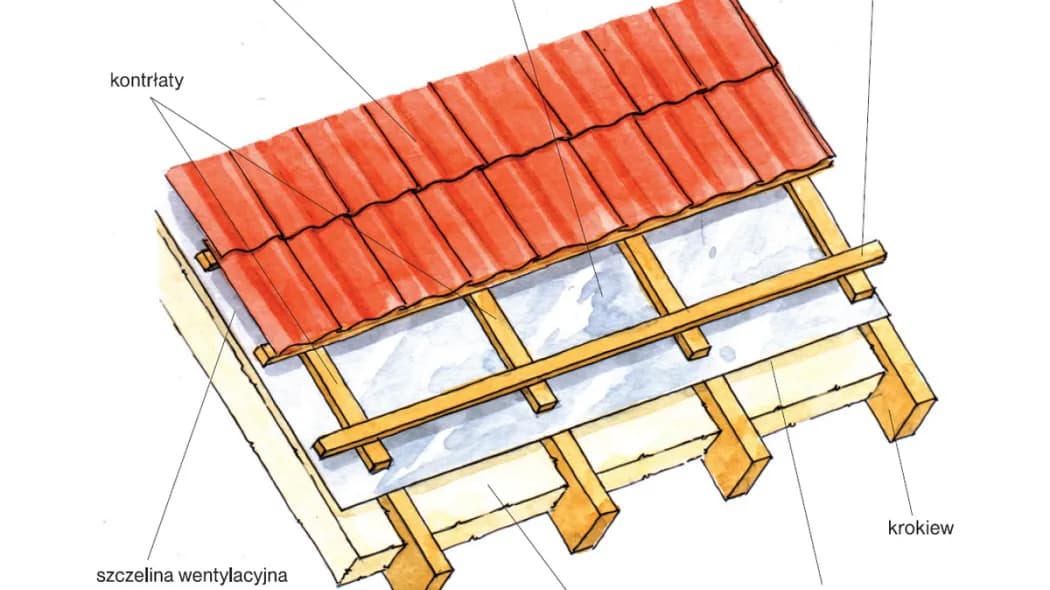

Montaż folii wstępnego krycia wymaga zachowania dwóch szczelin wentylacyjnych. Pierwsza znajduje się między pokryciem a folią, druga między folią a termoizolacją. Prawidłowa cyrkulacja powietrza zapobiega kondensacji wilgoci.
Obliczanie obciążeń konstrukcji
Projektując projekt więźby dachowej, należy uwzględnić trzy rodzaje obciążeń: stałe, zmienne i wyjątkowe. Obciążenia stałe to ciężar własny konstrukcji i pokrycia, zmienne to śnieg i wiatr, a wyjątkowe to np. trzęsienia ziemi.
Dla dachówki ceramicznej przyjmuje się obciążenie 0,6-0,75 kN/m². Obciążenie śniegiem zależy od strefy klimatycznej i wynosi od 0,7 do 1,6 kN/m².
Przy projektowaniu uwzględnia się współczynniki bezpieczeństwa. Suma wszystkich obciążeń mnożona jest przez odpowiednie współczynniki, co daje ostateczne wartości obliczeniowe.
Co warto wiedzieć przed budową więźby dachowej?
Więźba pod dachówkę to kluczowy element każdego dachu, który wymaga starannego zaplanowania i precyzyjnego wykonania. Najważniejsze jest dobranie odpowiedniego typu konstrukcji do powierzchni dachu - przy małych powierzchniach sprawdzi się więźba krokwiowa, a przy większych płatwiowo-kleszczowa.
Kluczowe znaczenie ma wybór materiału konstrukcyjnego. Drewno na więźbę dachową musi mieć wilgotność poniżej 15% i klasę wytrzymałości minimum C24. Sosna to najbardziej uniwersalny i ekonomiczny wybór, ale przy większych rozpiętościach warto rozważyć modrzew.
Prawidłowy montaż wymaga zachowania odpowiednich wymiarów i rozstawów elementów konstrukcyjnych. Standardowy rozstaw krokwi 80-90 cm należy zmniejszyć przy cięższych pokryciach. Równie istotna jest właściwa wentylacja konstrukcji, która zapobiega kondensacji wilgoci i przedłuża żywotność drewna.
